ZHAGA 20 1FT 1R - 32 LEDS LC

  • IRC 80
  • 280 x 20 mm
  • Conector Push pull
  • Temperaturas de Cor padrões: 2700K, 3000K, 4000K e 5000K

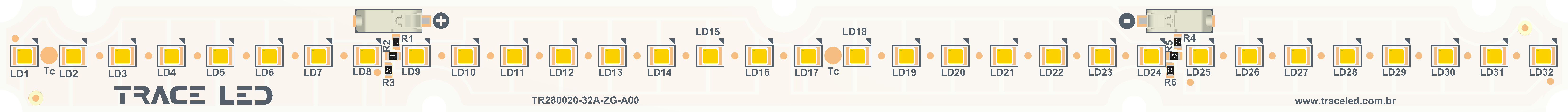

Placa zhaga com 280 x 20 mm, 32 LED CREE Serie JR2835, e conectores do tipo Push-Pull.

Destaques

LED CREE Serie JR2835
WAGO2060
Conector tipo Push pull

Modelos Comerciais

IRC 80

Código Interno Modelo Temp. de Cor Fluxo Luminoso (lm) Eficácia (lm/W) Tensão (Vdc) Corrente (mA) Potência (W)
P0003580 ZHAGA 20 1FT 1R - 32 LEDS 2300 lm LC 827 CNB 2700K 2092 126 23,76 700 16,64
P0003581 ZHAGA 20 1FT 1R - 32 LEDS 2300 lm LC 830 CNB 3000K 2192 132
P0003582 ZHAGA 20 1FT 1R - 32 LEDS 2300 lm LC 840 CNB 4000K 2326 140
P0003583 ZHAGA 20 1FT 1R - 32 LEDS 2300 lm LC 850 CNB 5000K 2326 140
P0003584 ZHAGA 20 1FT 1R - 32 LEDS 2300 lm HV LC 827 CNB 2700K 2092 126 47,52 350 16,64
P0003585 ZHAGA 20 1FT 1R - 32 LEDS 2300 lm HV LC 830 CNB 3000K 2192 132
P0003586 ZHAGA 20 1FT 1R - 32 LEDS 2300 lm HV LC 840 CNB 4000K 2326 140
P0003587 ZHAGA 20 1FT 1R - 32 LEDS 2300 lm HV LC 850 CNB 5000k 2326 140
  • Outras temperaturas de cor sob consulta.
  • Os valores de Fluxo Luminoso, Eficiência, Tensão e Potência são baseados em dados técnicos fornecidos pela Nichia. Não estão sendo consideradas as perdas óticas e térmicas (mecânica da luminária) ou perdas elétricas (LED Driver). Todos os dados técnicos referem-se somente ao módulo de LED. Para obter o resultado final da luminária, deve-se submete-la a testes em laboratórios credenciados pelo INMETRO. Todos os valores são teóricos, podendo haver variações no resultado final. Valores baseados em Tc = 70ºC.
  • Tensão média do módulo. Este valor poderá variar entre +/- 15%. Esta variação deverá ser considerada na escolha do LED Driver.

LED Drivers compatíveis

Saiba mais sobre nossos LED Drivers

Alguns modelos são compatíveis com LED Drivers da linha Trace LED. Maiores informações sobre os modelos você pode encontrar na página de LED Drivers.

IRC 80

Modelo LED Driver Corrente (mA) Potência Prevista (W)
ZHAGA 20 1FT 1R - 32 LEDS 2300 lm LC 8xx
AT15C700-46P 700 19,14
ZHAGA 20 1FT 1R - 32 LEDS 2300 lm HV LC 8xx AT18C350-47P 350 19,1

Facilidade na Conexão

1) Utilizando uma ferramenta, pressione levemente o botão de pressão.

2) Mantendo o botão pressionado, insira ou retire o cabo/fio.

Informação
O botão de pressão é de material plástico, desta forma tome cuidado na força da pressão exercida. Pressões excessivas podem danificar o conector permanentemente.

Bitola: 20 a 24 AWG     Decape: 7,5 … 9,5 (+/- 0,5mm)

Downloads

Datasheet
Desenho Mecânico
Informação
Através dos datasheets é possível fazer pequenos ajustes no produto. Os outros documentos são para referência (ilustrativos). Alguns componentes mostrados nestes documentos, podem não estar presentes no produto adquirido.
